產品概述

GKYWG-60外貼式液位計（以下簡稱液位計）采用了我公司自行研發的信號處理技術及告訴信號處理芯片，不會受到罐壁厚度的影響，實現了對密閉容器內液位高度的非接觸式準確測量。超聲波傳感器（探頭）安裝于被測容器外壁的正下方（底部），無需對被測容器開孔、安裝簡易、不影響生產。能實現對高壓密閉容器內的各種有毒物質、強腐蝕物質及各種純凈液體液位的準確測量。液位計對液體介質和容器的材質無特殊要求，并采用隔爆型防爆設計，滿足防爆要求，可廣泛應用于石油，化工，食品，水處理等行業。

工作原理

GKYWG-60外貼式液位計采用了回聲測距原理，利用高可靠性的超聲波換能器，再加以我公司自主研發的軟件，對聲波的發射與接收的數字信號進行高速處理，從而獲得準確的液位高度值，實現了對液位的測量，測量值除了儀表就地顯示外，還可以輸出4-20m的標準信號遠傳至控制室，另可通過HART通訊接口讀取和設定儀表的基本參數。

GKYWG-60智能型外貼式液位計是將測量傳感器用磁力吸附的方式外置于儲罐外壁即可實現測量罐體內液位高度的一種新型液位儀表，這種測量方式簡單，屬于完全的非接觸式測量，解決了很多特殊工況的液位測量難題，如高壓力容器，儲存強腐蝕性容器，劇毒性容器的液位測量。

功能特點

非接觸式測量

超聲波傳感器(探頭)在容器外部利用磁力吸附式，無需對被測容器開孔，就可以實現液位測控。

自動校準功能

位計具有自校準功能

具有測量穩定性高

相比市面同款的超聲波外貼液位計，該液位計采用了數字的人工智能算法，該算法具有穩定性高的特性，可確保測量穩定性。

低聲速測量，實現無言區測量。

紅外調試功能

方便的紅外調試功能，特別適用于在危險場合下不宜開蓋調試的場合；同時降低了調試難度。

自診斷功能

液位計具有對自身工作狀態的診斷功能，同時也具有硬件診斷功能；這樣增加了液位計的可靠性與穩定性。

一鍵恢復功能

當液位計工作異常，可以通過調試器，一鍵恢復到正常狀態。

就地顯示及遠傳功能

液位計既可以方便的在現場顯示液位值，又可以通過通訊接口將其遠傳至控制室。

LCD顯示屏多元化

液位計就地顯示屏可通過遙控器來設定改變液位計的各項參數，代替了筆記本調試。

防雷擊

儀表設計具有防雷擊功能，可用在雷區。

技術參數

量程規格：3m 5m 10m 20m 30m

顯示分辨率：1mm

時間重復性：1mm

遷移量：±10m

液晶屏幕顯示：6位LCD

供電：24vDC±15

模擬輸出：4-20mA，負載750歐姆

通訊接口：RS-485/HART

結構：鑄鋁

防護等級：IP66

防爆標志： EX d mb‖CT6 GB

主機使用環境溫度：-40℃-+70℃

濕度：15%-100%

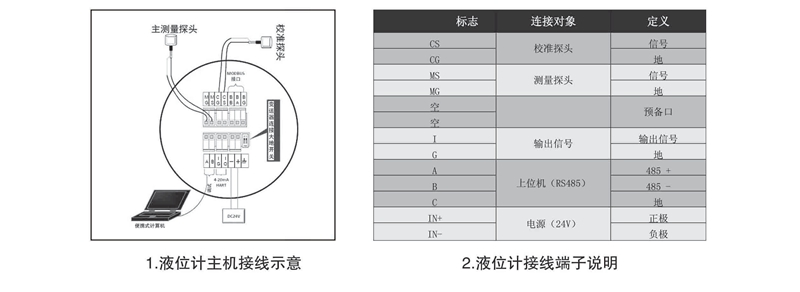

電氣連接

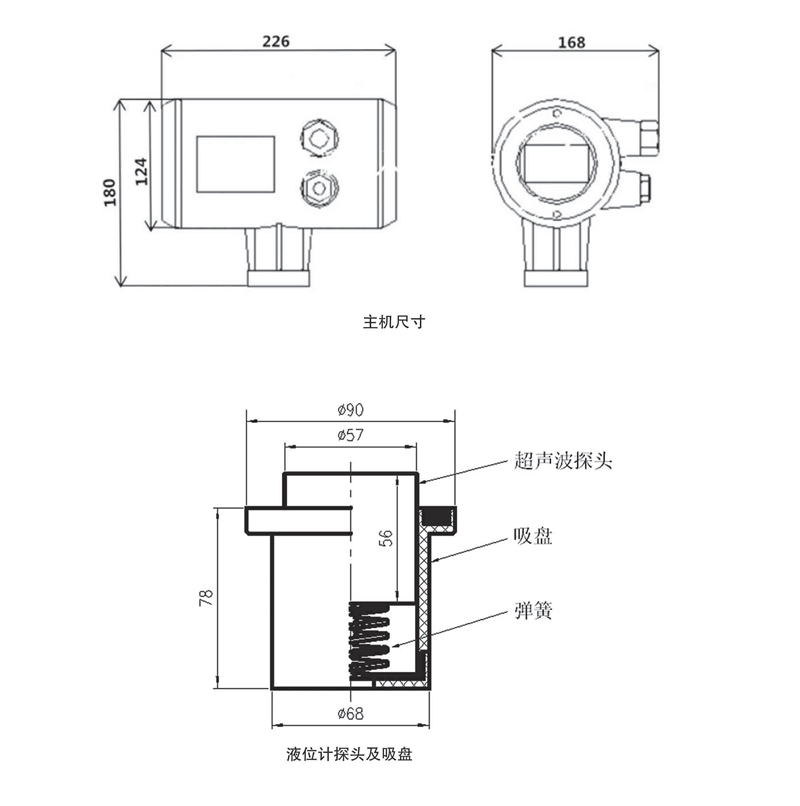

產品及安裝形式

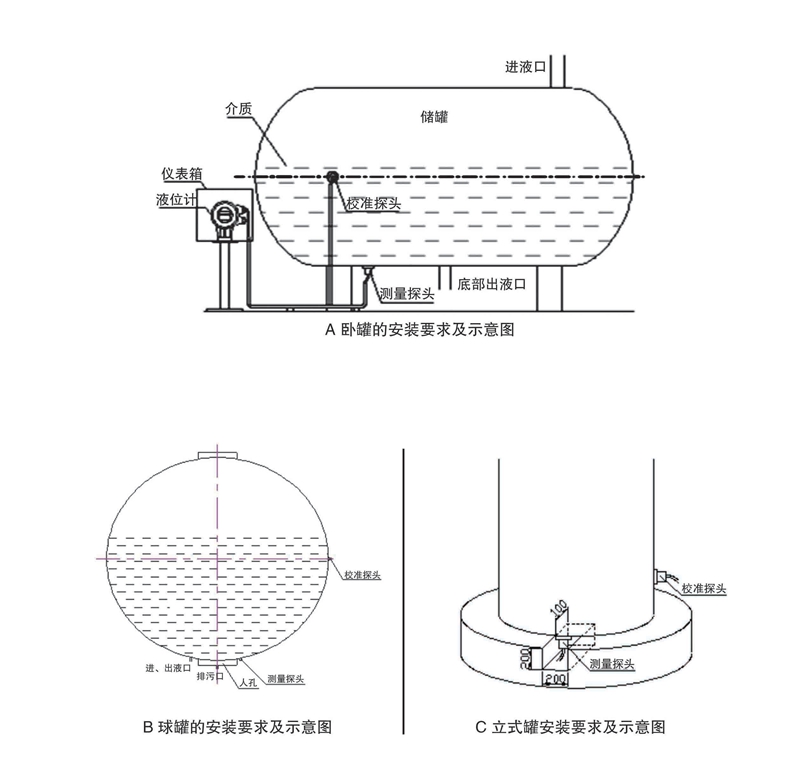

安裝形式

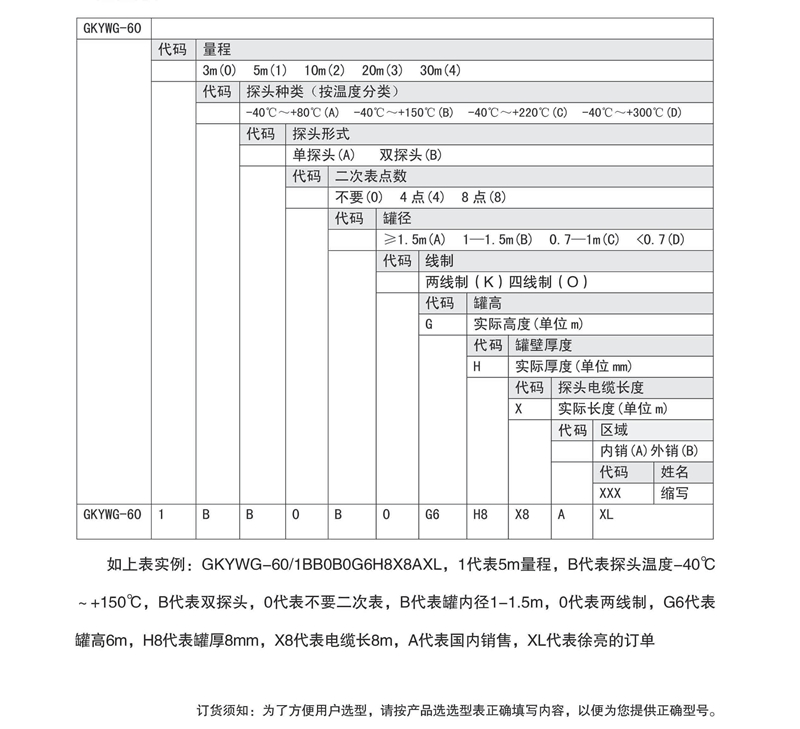

選型表
